隧道管廊

隧道与综合管廊人员定位、巡检管控与应急救援方案

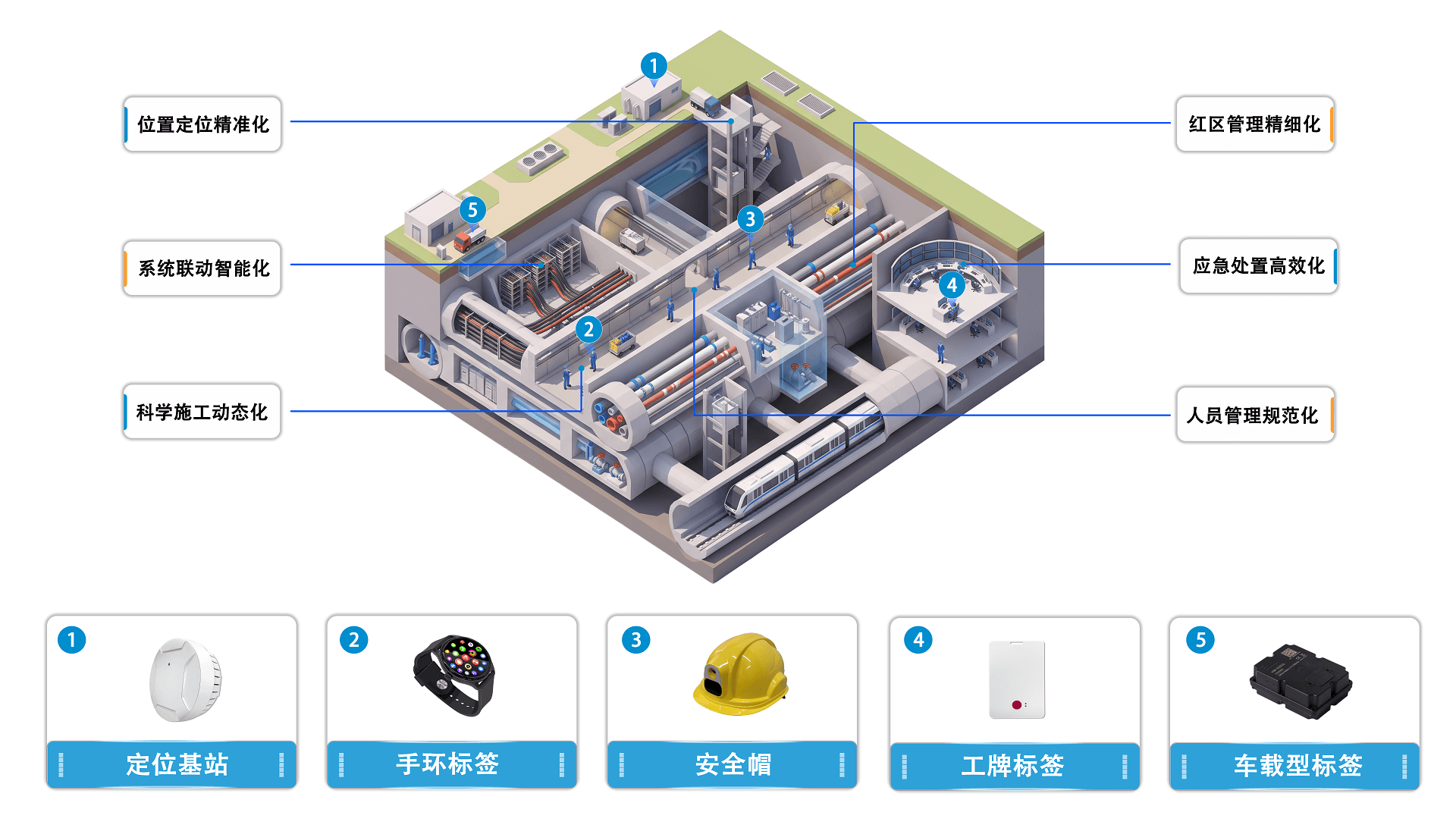

隧道管廊定位应用场景

隧道管廊定位应用场景

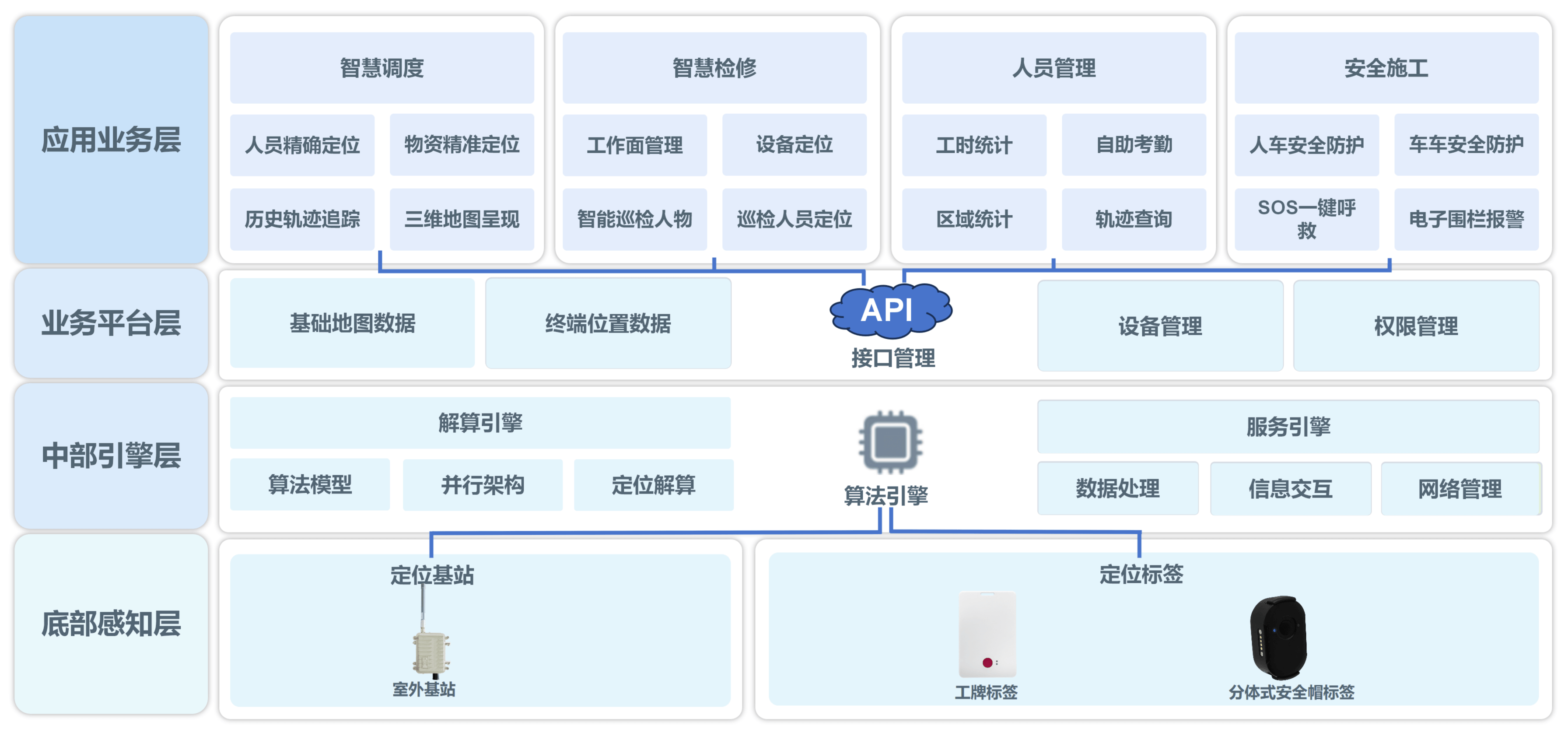

系统架构

隧道管廊系统架构

系统价值

线

线性精准定位

沿隧道线性部署，单洞可覆盖数公里精准定位。

巡

巡检规范化

巡检人员精准定位，到位自动记录与异常上报。

救

应急救援

盾构 TBM 掘进面突发事件下人员精准定位，管片区救援效率大幅提升。

智

智能运维

设备资产精准定位，运维工单与位置联动。

产品选型

D-MAX-BS-B
USB室外基站 D-MAX-BS-B

产品尺寸：172 × 75 × 406mm

供电方式：POE IEEE 802.3AF

网络接口：标准以太网

防护等级：IP67

适用：隧道 / 管廊狭长空间

D-MAX-BS-S
UWB室内基站 D-MAX-BS-S

产品尺寸：105 × 105 × 46mm

供电方式：POE / USB / DC 5V

网络接口：标准以太网

特点：小巧轻便 / 秒安装 / 吸顶式 / 工业型

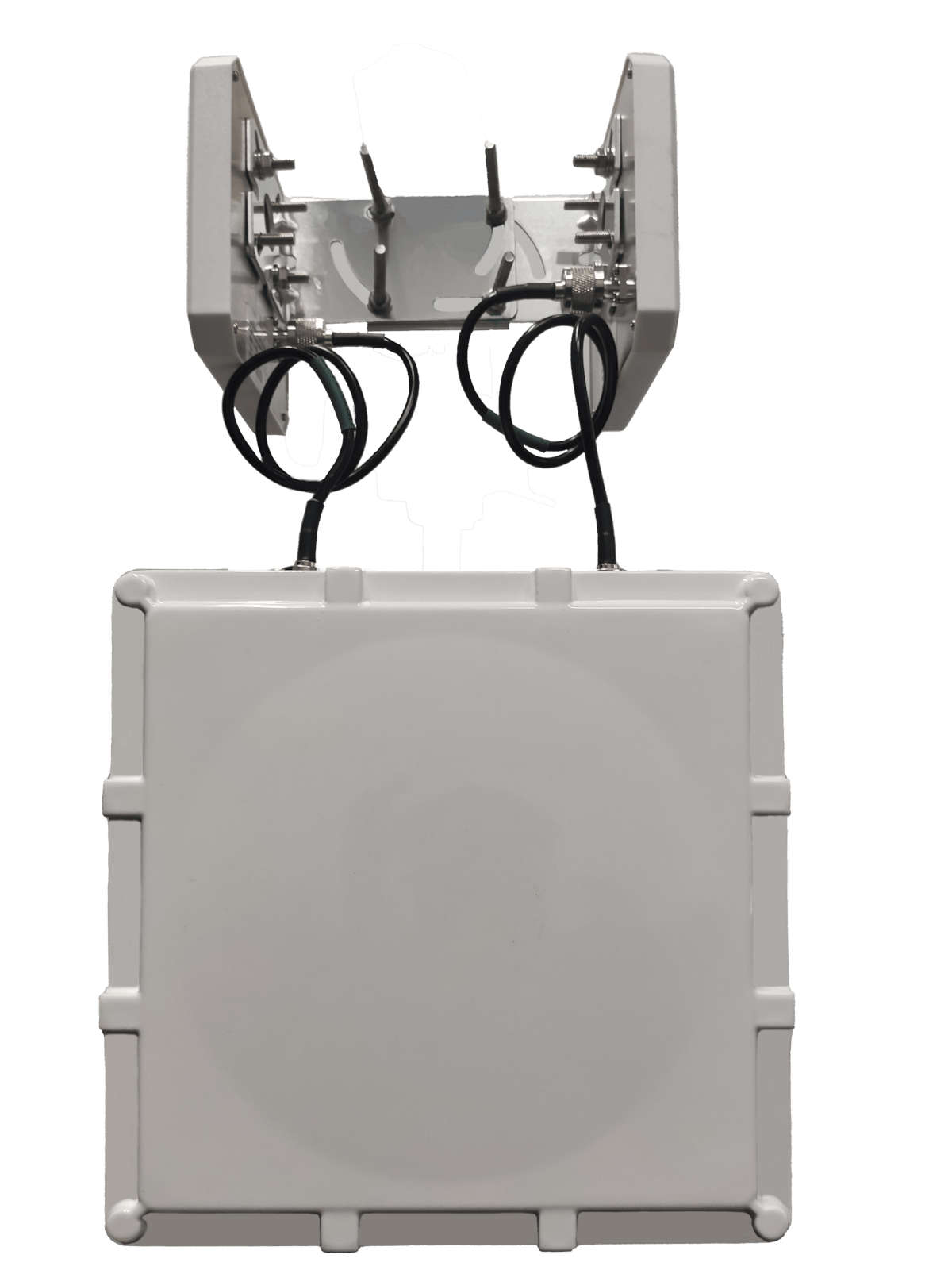

D-MAX-BS-T
UWB隧道基站 D-MAX-BS-T

产品尺寸：215 × 67 × 245mm

供电方式：POE IEEE 802.3af

网络接口：标准以太网

特点：本安认证 / 定向天线增益

D-MAX-PER-A
UWB工牌标签 D-MAX-PER-A

产品尺寸：63 × 95mm

产品重量：57g

电池种类：可充电锂电池

续航时间：每天8小时，约20天(1HZ)

防护等级：IP67

D-MAX-HELMET-B
UWB安全帽分体式标签 D-MAX-HELMET-B

产品尺寸：34 × 18.5 × 53mm

产品重量：26g

电池种类：250mAh可充电锂电池

续航时间：每天8小时，约5天(1HZ)

防护等级：IP67

D-LOC-ROBOT-A
融合型车载标签 D-LOC-ROBOT-A

电池种类：可充电锂电池

工作时间：1个月一充

工作温度：-20~40℃

防水等级：IPX7

应用功能

典型案例

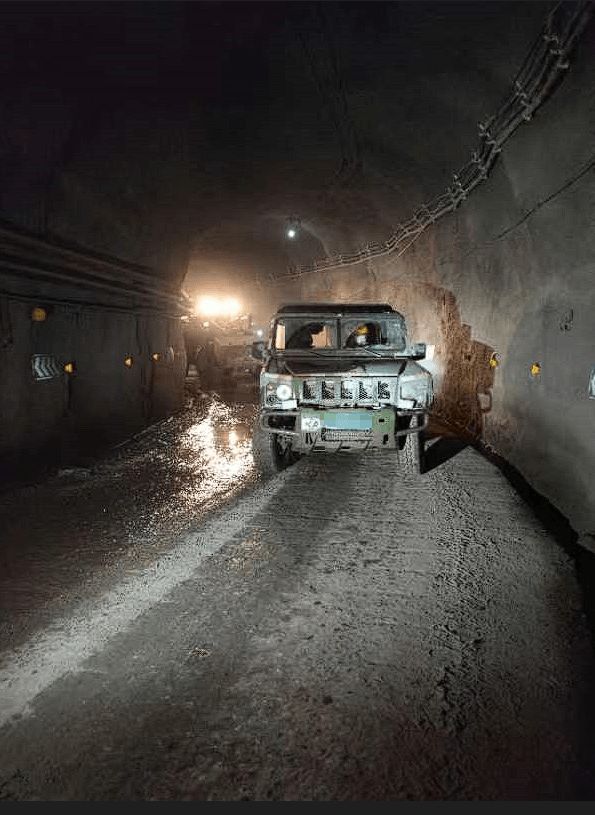

安徽某施工隧道

地下综合管廊属于典型封闭式地下运维场景，廊道纵深长、分支多、管线密集、环境潮湿昏暗、完全无GNSS卫星信号，日常以无人值守、定期巡检、故障检修为主。传统人工登记、视频监控存在覆盖盲区大、无法实时监测人员状态、违规作业无预警、隐患排查无溯源记录等问题，难以满足城市地下管网安全生产运维规范。本方案依托UWB超宽带高精度定位技术，搭建地下管廊全域安全运维管控平台，实现地下廊道人员、作业、区域、流程全维度智能化闭环管理。

安徽某施工隧道 隧道管廊
安徽某施工隧道案例

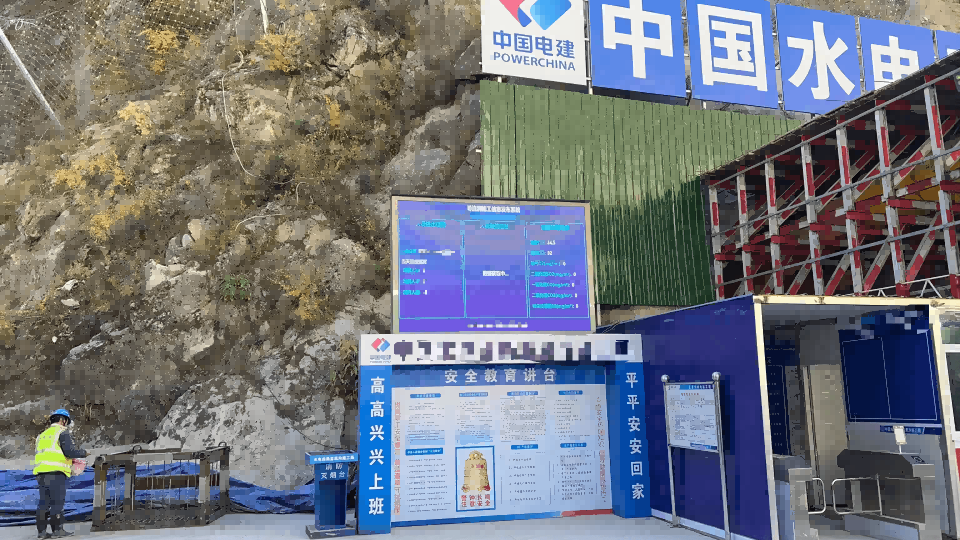

四川某施工隧道 隧道管廊
四川某施工隧道案例

四川某施工隧道

城市地下综合管廊整合电力、通信、给排水、燃气等核心市政管线，是城市运行的“地下生命线”，隧道廊道整体呈狭长密闭结构、通风条件差、环境阴暗潮湿、易燃易爆管线密集，属于高风险有限空间作业场景。随着城市智慧管网建设推进，传统粗放式运维管理模式暴露出诸多安全与管理短板，严重制约地下管网安全稳定运行。采用工业级UWB超宽带分米级高精度定位技术，打造适配城市地下管网的“人员定位+区域安防+巡检管控+应急溯源”一体化智慧运维方案。
